KP1耐酸胶泥由KP1耐酸粉料和钾水玻璃组成,具有独特的泡胀性及较好的化学稳定性,既耐各种强酸介质,又耐各种稀酸介质,对有机溶剂及酸性盐类、氯气、双氧水等氧化性介质都有良好的防腐性能，同时具有较好的抗水性。KP1耐酸胶泥是经分析进口HB胶泥和其它国产硅质胶泥研制生产所得，是一种价廉物美的耐温、耐压、耐酸的预应力胶泥。

　　一 、用途

　　KP1耐酸胶泥广泛应用于石油、化工、冶金、农药、食品、纺织、发酵水解、酸洗等工业部门的反应釜、水解锅、蒸煮锅、贮罐、塔、地沟、地坪、电解槽、槽车等防腐蚀工程搪砌衬里和混凝土浇注。

　　二、KPI耐酸灰品质指标

　　1、外观：粉状、浅灰色、无硬块、无杂质;

　　2、水分：<0.3;

　　3、固化剂含量：6.5±0.5%;

　　4、容量：大约1.42g/cm3

　　三、KPI耐酸胶泥的化学及物理性能

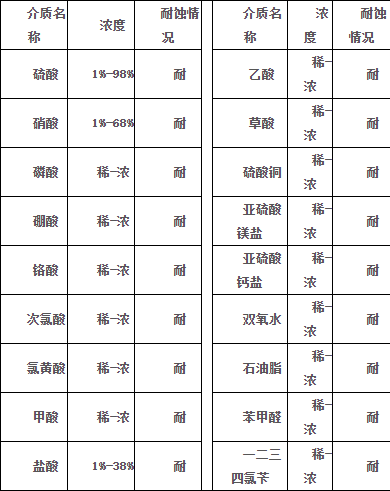

　　1、KPI耐酸胶泥对各种浓度介质的耐腐蚀化学性能。

　　2、物理性能

　　KPI耐酸胶泥，调配均匀后应在30分钟内施工，施工硬化后的胶泥经7天保养(20℃±2℃)，酸化处理后，其物理性能可达到下列指标：

　　耐压强度：﹥ 35Mpa 抗折强度：﹥ 3.0Mpa

　　粘合强度：﹥ 3.0Mpa 吸 油 率：﹤8%

　　收 缩 率：﹤4.8‰ 泡 胀 率：约0.43‰

　　弹性模量：约1.96×104 耐 温 性：﹤700℃

　　热膨胀分数：约5.9×108(50℃-200℃)

　　四、KPI耐酸胶泥的调制

　　用KPI耐酸灰(含固化剂)与钾水玻璃按2.4-2.6：1(重量化)调制胶泥。具体操作方法;将称取好的KPI耐酸灰(含固化剂)倒入预先称好的钾水玻璃中，进行充分搅拌，直至调和均匀为止，用搅拌机调和需2分钟左右，人工调和为3-5分钟。

　　调好的胶泥会在大约30分钟左右凝固(50℃)，故每次调剂量不得超过30分钟内使用的数量，调制好的胶泥稠度应达到295±10(沥青针测定仪)。

　　钾水玻璃的规格要求：模数：2.6-2.8;波美度：42-46Be

　　搪砌使用现场温度：20℃-35℃

　　五、耐酸胶泥施工后的保养及酸处理

　　KPI耐酸胶泥搪砌的各种耐酸衬里必须在温度高于15℃的环境中干燥、保养14天以上，或在温度20℃-35℃的环境中保养5-7天。养护后进行刷酸处理：用33%酒精盐酸溶液(浓盐酸：酒精：1：3容积比)连续刷灰缝二遍。
